TGパイル工法(中規模建築物の鋼管杭工法)

TGパイル工法

中規模建築物の鋼管杭工法

TGパイル工法は、鋼管の先端に独自形状の螺旋状の先端翼と掘削刃を有する回転貫入鋼管杭工法で、中規模建築物向けの工法です。

概要・適用範囲

適用建築物 延べ床面積が50,000㎡以下の建築物
適用先端地盤 砂質地盤、礫質地盤、粘土質地盤
周面摩擦力を考慮できる地盤 砂質地盤、粘土質地盤
杭径 139.8~318.5mm
先端翼径 350~800mm
最大杭長 杭径の130倍
第三者認証 ・国土交通大臣認定
 認定番号 TACP-0469:砂質地盤(礫質地盤を含む)
 認定番号 TACP-0470:粘土質地盤
・建築技術性能証明
 (引抜き方向の支持力)GBRC 性能証明 第15-26号

TGパイル工法とは

TG先端

TGパイル工法は、鋼管の先端に付いた独自形状の螺旋状の先端翼と掘削刃が特徴の鋼管杭工法です。
主に、集合住宅やビル、店舗、倉庫など中規模建築物向けの工法で、小型施工機を使用する為、狭小地でも施工が可能です。
残土がほとんど出ず、セメント系固化材を使用した杭で懸念される固化不良や六価クロムの溶出などもありません。
第三者機関の性能証明も取得しており、品質も評価された地盤改良工法になります。

TGパイル工法の特長

高い施工品質・高支持力

高止まり改善で地盤を乱し難く、高い鉛直性を実現。地盤の乱れが少なく、高い支持力確保を実現。

残土なし

先行掘削がないため残土が出ず、残土処理コストの大幅削減が可能です。現場がきれいで、施工後の養生期間(固化期間)も不要です。

土壌環境負荷少ない

セメント系固化材による地盤改良工法のように、六価クロムが地盤や地下水に流出することがなく、発ガン性物質による土壌汚染がありません。

狭小地での施工が可能

TGパイル工法は小型施工機で施工します。材料も小型トラックで搬入が可能である為、作業スペースの省スペース化と合わせて狭小地での施工も可能です。

施工スピードUP

掘削性の良い先端形状と回転翼の組み合わせによりスムーズな貫入を実現。高止まりの起こりにくい先端形状のため先行掘削は減少。施工スピードの向上及びコスト縮減が可能です。

逆回転により撤去可能

逆回転で引きぬくことが可能な工法です。

国土交通大臣認定工法

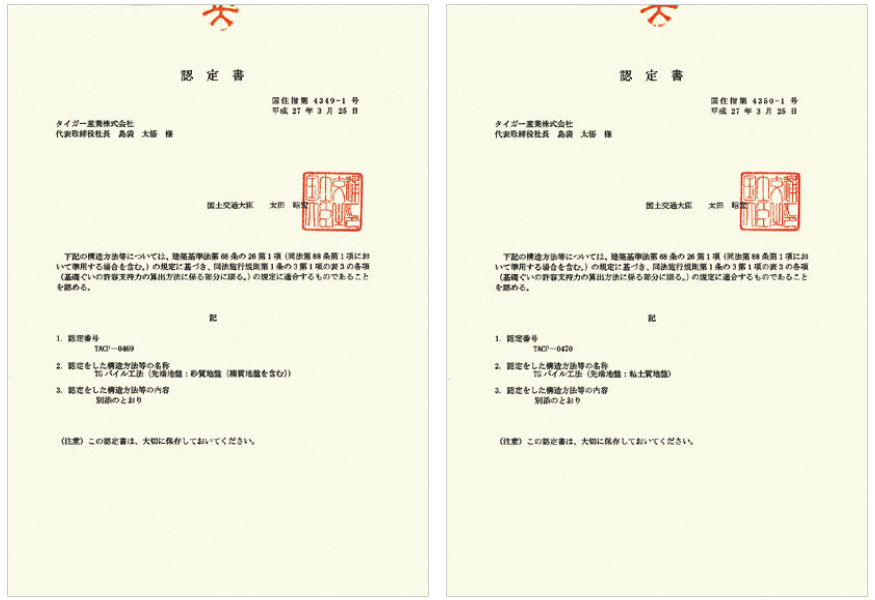

TGパイル工法の国土交通大臣認定工法

認定番号 TACP-0469:砂質地盤(礫質地盤を含む)
認定番号 TACP-0470:粘土質地盤

建築技術性能証明を取得

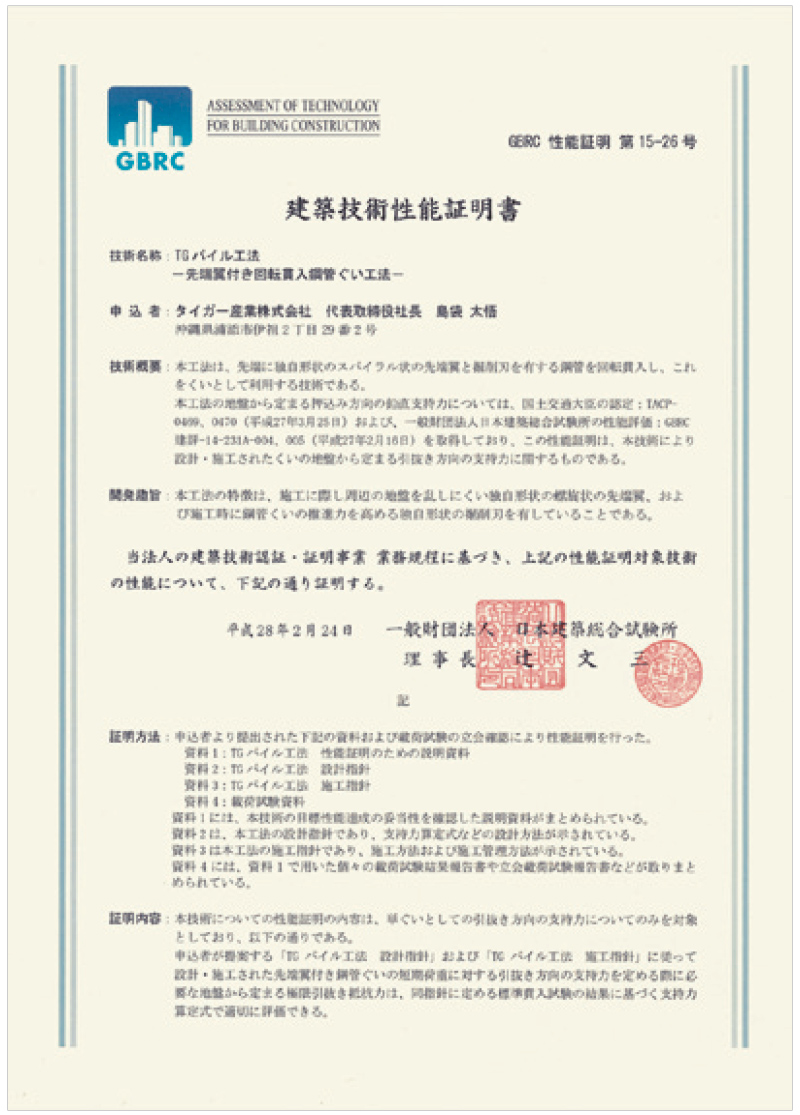

TGパイル工法建築技術証明書

高品質の証、日本建築総合試験所の 建築技術性能証明と国土交通大臣認定を取得した工法です。
引抜き方向の支持力 (GBRC 性能証明 第15-26号)を考慮できるため、引抜き力が発生する特殊な構造物にも対応が可能です。

TGパイル工法の施工手順

TGパイル工法は、専用の機材を取り付けた施工機で、杭材を回転させながら圧入します。 支持地盤が深い場合は、杭材を溶接して接続し、さらに貫入します。支持地盤に達したことを確認後、回転駆動装置を外し、施工完了となります。

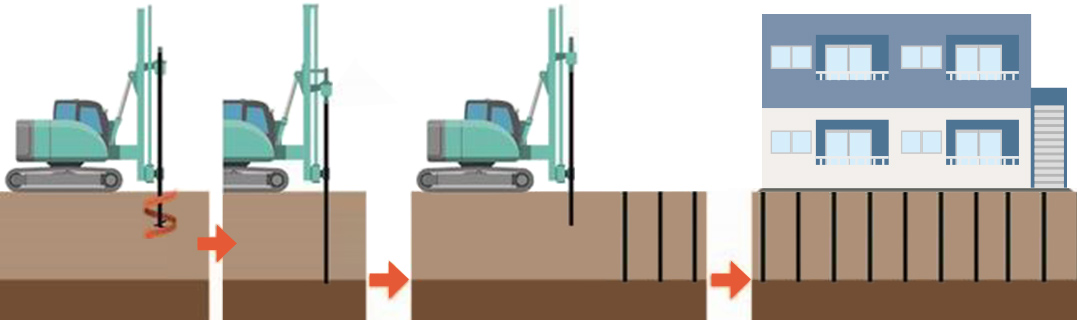

TGパイル施工方法

1.杭の建込み杭材吊り込み。
杭先端を芯にセットし、振れ止め装置で固定。

2.杭の回転貫入杭材の垂直度を確認。
圧入力および回転力を与え、地盤中に回転貫入させる。

3.杭の接続杭材を適当な位置まで貫入。
中・上杭材を溶接にて接続。

4.杭の施工完了所定の深度まで回転貫入。
回転駆動装置を外し、施工完了。
