コラムZ工法

コラムZ工法

高品質・高効率・大きな支持力を実現した
中・大型建築物向けの地盤改良工法

コラムZ工法は、中層マンションや工場、倉庫など、中・大型建築物向けの地盤改良工法で、独自の面状吐出機能によって、均質かつ高い撹拌効率が実現し、高品質の柱状改良体を築造することが可能です。
中・大型建築物向けの地盤改良をご検討でしたら、ぜひコラムZ工法をご検討ください。

無料お見積り・ご相談はこちら 専門家が迅速に対応いたします、お気軽にご連絡ください。

概要・適用範囲

工法種別 柱状改良・深層混合処理工法
適用建築物 一般建築物(中・大型建築物)、
マンション、工場、倉庫、工作物、各種構造物の基礎地盤
適用地盤 砂質土、粘性土(ロームを含む)
改良直径 800~1,400mm
施工深さ 13.0m
設計基準強度 400~2,000kN/m²
固化材種類 配合試験により選定
建築技術性能証明 GBRC 性能証明 第12-26号 改(更2)

コラムZ工法とは

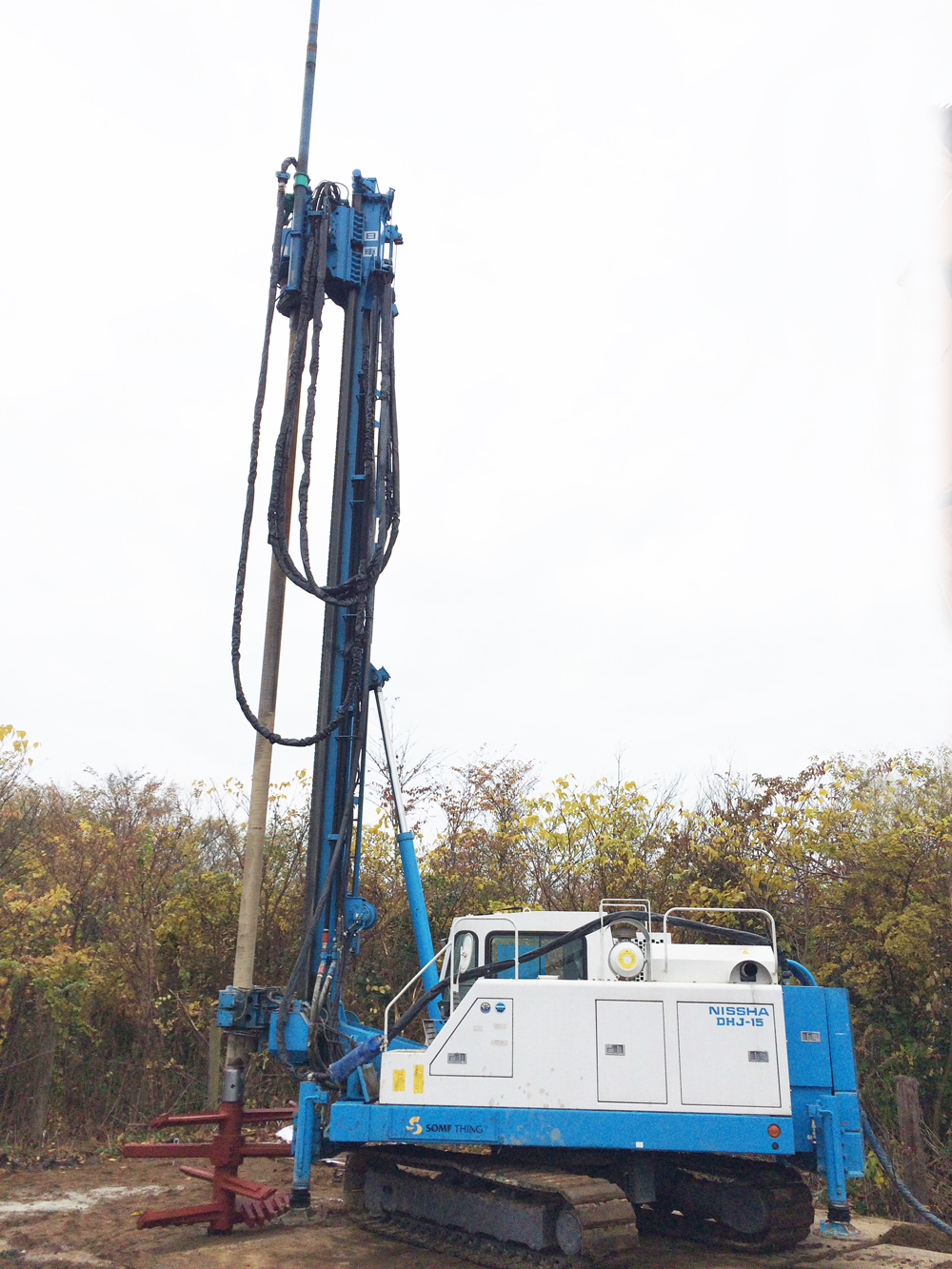

コラムZ施工機コラムZ工法は、サムシングが開発し、建築技術性能証明を取得した、中層マンションや工場、倉庫など、中・大型建築物向けの地盤改良工法です。
コラムZ工法は、従来の中・大型建築物向け柱状改良工法と比べ、大口径(最大1,400mm)を実現し、独自の面状吐出機能によって、掘削翼の裏面にできる空間に固化材スラリーを充填できるため、固化材スラリーを地盤内に面状に注入することができ、均質かつ高い撹拌効率を実現しました。
大口径、高い撹拌効率により、高品質で高効率、大きな支持力の柱状改良体を築造することが可能で、同等の改良工法と比較して費用を抑えることが可能です。

コラムZ工法の特長

従来の中・大型建築物向け柱状改良工法(以下、従来工法)は、施工機が大きく、搬入時に解体・組立が必要となり、施工設備と合わせて広い設置スペースが必要となっていました。
また、杭の本数が多い、品質のばらつき、工期も長期化といった課題がありました。
コラムZ工法はこのような課題を改善した工法で、従来工法と比べて高品質・高支持力・高効率である為、工期が短縮でき、費用も抑えることができます。

大きな支持力

コラムZ工法は、従来工法に比べて、軸径を大きく(800~1,400mm)することで、大きな支持力確保を実現しました。

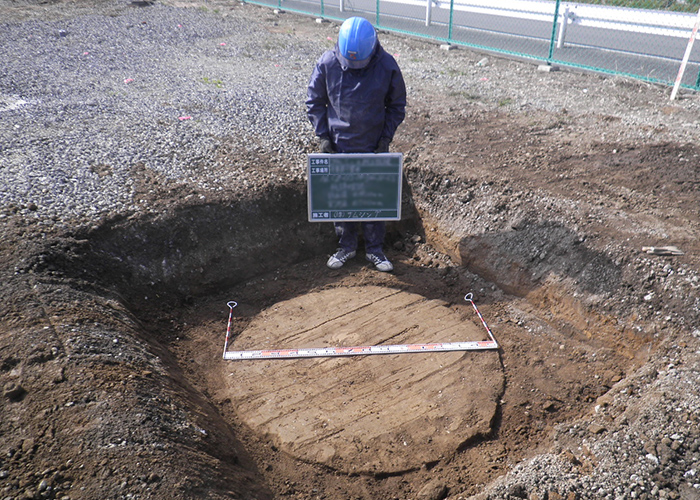

コラムZ施工後

高品質

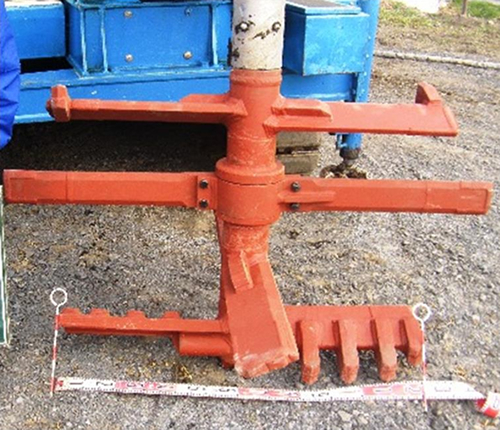

大口径のコラムZ工法

独自の面状吐出機能により、掘削翼の裏面にできる空間に固化材スラリーを充填できるため、固化材スラリーを地盤内に面状に注入することができ、均質かつ高い撹拌効率を実現し、高品質の柱状改良体を築造することが可能です。

さまざまな地盤で均質なコラムを築造

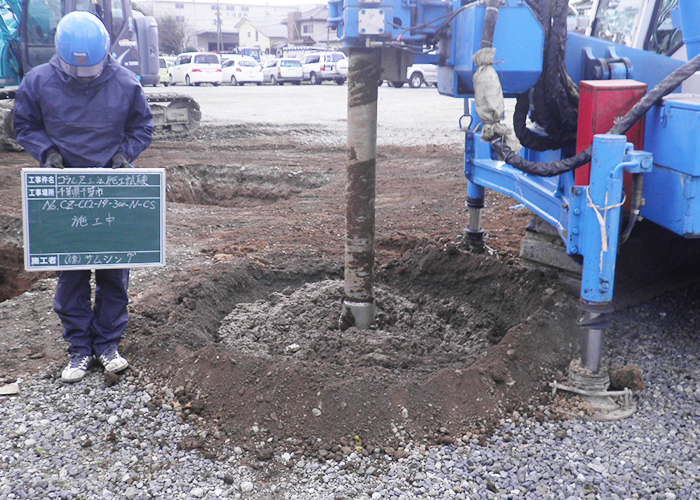

コラムZ工法施工

砂質土層、粘性土層、ローム層やシルト層を含む多層地盤においても、均質なコラムの築造が可能です。

工期短縮

コラムZの径

軸径を大きくしたことで改良体本数を削減でき、工期を短縮することが可能です。

狭小地でも施工可能

小型の施工機を使用できる為、狭小地でも施工することが可能です。

建築技術性能証明書を取得

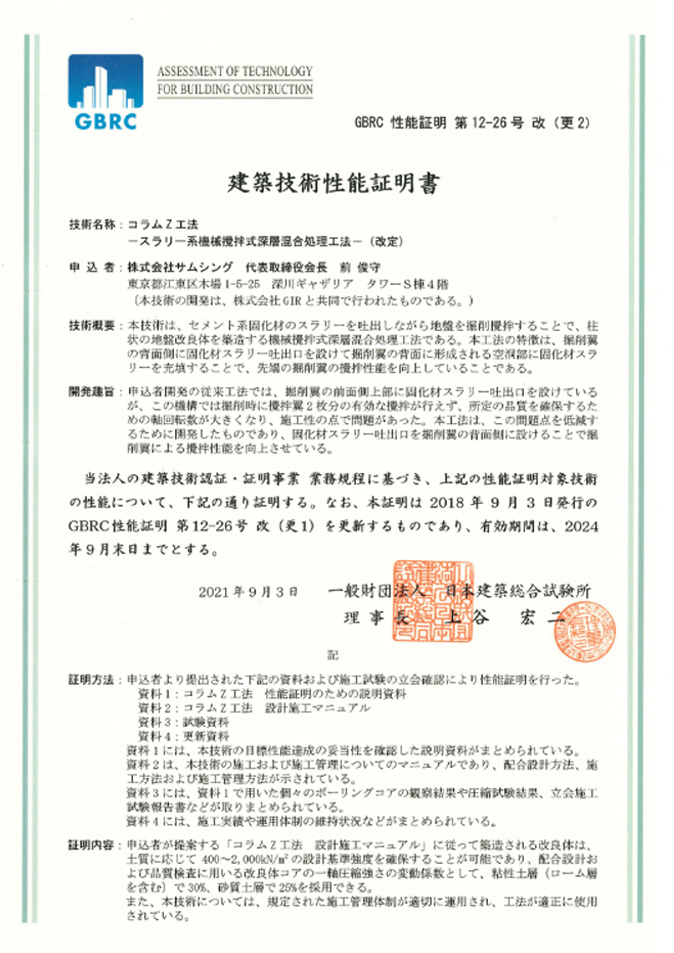

コラムZ建築技術証明書

コラムZ工法は、サムシングが開発し、高品質の証である日本建築総合試験所の建築技術性能証明を取得した工法です。
(GBRC 性能証明 第12-26号 改(更2))
1棟毎に、厳格な品質管理・施工管理を行っています。

コラムZ工法が高品質な理由

コラムZ工法を施工するサムシングの施工機には、施工管理装置を実装しているため、施工機オペレーターは、各種項目が管理基準を満たしていることを確認しながら施工を行います。深度、回転数、スラリー流量等が所定量に達しない場合、 オペレーターに警告が発せられるため、施工不良を未然に防ぐことが可能です。

施工管理装置

コラムZ工法の施工手順

1.施工機本体の位置設定
コラム芯に掘削・撹拌機の中心を合わせ、施工機内に装備された傾斜計により、鉛直性を調整する。

2.空掘り部の掘削
掘削・撹拌機を正回転させながら、空掘り部の掘削を行う。

3.固化材スラリーの吐出及び掘削・撹拌
所定量の固化材スラリーを吐出しながら、所定の貫入速度及び回転速度を維持し、掘削・撹拌を行う。

4.掘削完了
所定の深度に達したら(着底)、掘削及び固化材スラリーの吐出を停止する。

5.先端処理・撹拌
採用する施工工程(シングルもしくはダブル施工)に応じて先端処理工程を実施する。なお、この工程では固化材スラリーの吐出は原則として行わない。
また、回転方向は、貫入時正転、引揚時逆転とする。

6.空掘り部の引抜き
掘削・撹拌機を逆回転させながら、空掘り部の引抜きを行う。

7.施工完了
