NSVコラム工法

NSVコラム工法

サムシングが自信を持ってご提供する
高品質な柱状改良工法

NSVコラム工法は、サムシングが独自開発した掘削攪拌装置によって補強体を築造する柱状改良工法で、建設技術審査証明を取得した工法です。
高品質な柱状改良工法のNSVコラムZ工法については、お気軽にお問合わせください!

無料お見積り・ご相談はこちら 専門家が迅速に対応いたします、お気軽にご連絡ください。

概要・適用範囲

適用建築物 小規模建築物(地上3階以下、建物高さ13m以下、軒高9m以下、延べ面積1,500㎡)、一般建築物、工作物等
改良深度 8.0m以下
改良直径 500mm、600mm
対象土質 砂質土、粘性土、ローム
特徴 固化材スラリー吐出口から掘削翼心まで一定の勾配で存在し、翼心から端部までは、排土板高さが20mm一定となる排土板を有する
掘削攪拌機構 水平方向掘削・攪拌機構に、共回り防止装置の上下に攪拌面に対して鉛直方向細断・攪拌機構を付加
掘削攪拌翼枚数 貫入時攪拌翼数(4枚)、引揚時攪翼数(6枚)
第三者認証 ・建設技術審査証明:BCJ-審査証明-149
・固化材面状充填機能:特許4072968号

NSVコラム工法とは

NSVコラム工法は、サムシングが開発した小規模建築物向けの杭状地盤補強工法で、独自の掘削撹拌装置(撹拌翼)を使用することで、セメント系固化材と現地の土と混合攪拌性能が向上し、改良体の品質の向上が大幅に図れます。

NSVコラム工法の技術

昔から広く一般的に使用されてきた掘削攪拌装置(撹拌翼)は、掘削攪拌軸側面から固化材スラリーを吐出するもので、柱状改良体断面全体に均一に固化材スラリーを充填し難く、均一な補強体を築造する為には、撹拌回数を増やす必要がありました。

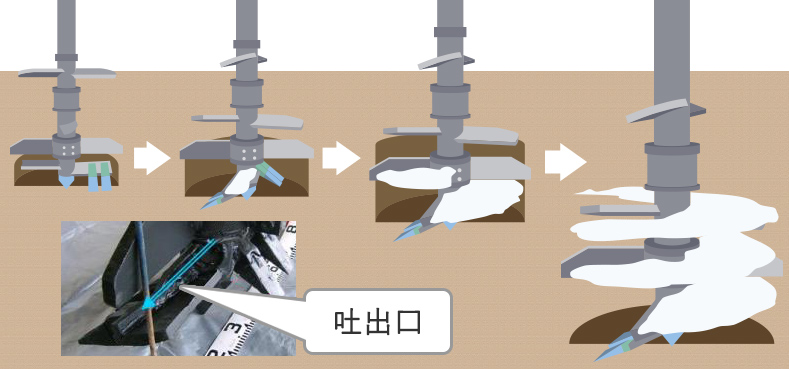

NSVコラム工法は、撹拌翼上面に排土板を設置することで、この間に形成される空間に圧送した固化材スラリーを面状に充填することが可能となりました。(特許4072968号)

NSVコラム高品質な理由

固化材スラリーを面状に吐出できる為、掘削攪拌軸から補強体周部まで均質に充填することができ、断面内強度の均質性が高い補強体を築造することが可能になります。
また、NSVコラム工法は、独自の掘削攪拌装置と確立された工法の品質管理手法により、確実に一定品質の補強体が築造できる工法となります。

NSVコラム工法の特長

サムシングがNSVコラム工法を開発し、建設技術審査証明を取得したのが2008年7月。高品質な柱状改良工法であるNSVコラム工法は、サムシングで柱状改良工法といえばNSVコラム工法というほど、開発時から現在まで多くの実績がある工法になります。

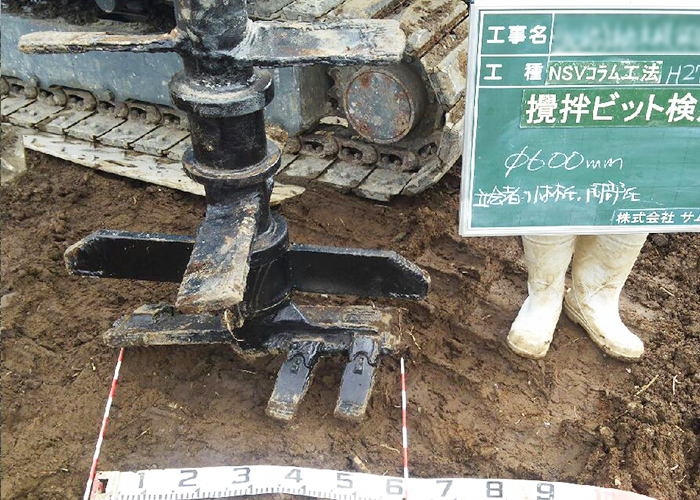

高強度・高品質

NSVコラム工法高品質

NSVコラム工法は、上記のNSVコラム工法の技術にもあるように、独自開発した掘削攪拌装置によって均質性の高い補強体を築造することができます。
砂質土層、粘性土層、ローム層やシルト層を含む多層地盤においても、均質なコラムの築造が可能です。

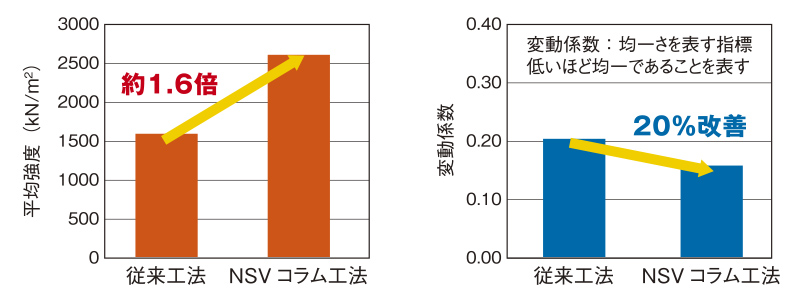

粘性が強くもっとも混ぜにくいローム地盤にて、従来型の柱状改良工法とNSVコラム工法を同一条件で施工し、攪拌効果の検証を実施。その結果、強度は約1.6倍、強度の均一さを示す変動係数は、約20%の改善を確認しました。

NSVコラムと従来型の比較

また、NSVコラム工法を施工するサムシングの施工機には、施工管理装置を実装しているため、施工機オペレーターは、各種項目が管理基準を満たしていることを確認しながら施工を行います。地盤を数値化し、完全可視化することで、高品質の地盤改良が可能となります。

施工管理装置

建設技術審査証明を取得

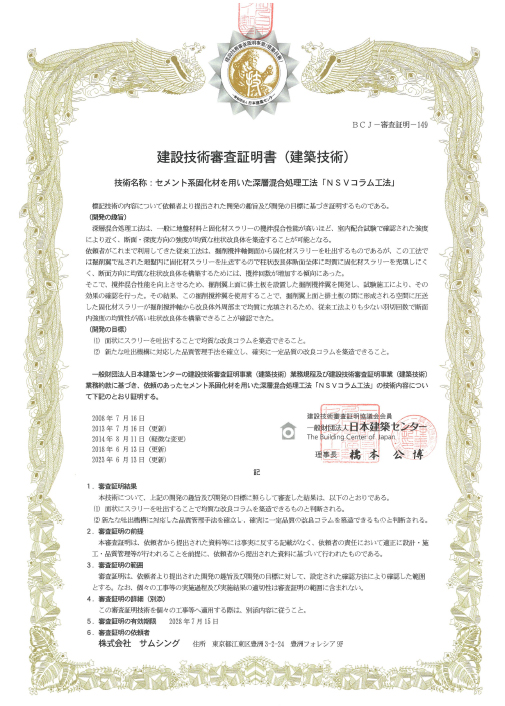

NSVコラム工法建築技術審査証明書

NSVコラム工法は、サムシングが開発した高品質な柱状改良工法で、高品質の証である日本建築センターの建設技術審査証明を取得した工法です。
(建設技術審査証明:BCJ-審査証明-149)
1棟毎に、厳格な品質管理・施工管理を行っています。

費用を抑えられる

施工機は、一般的な柱状改良工法の攪拌翼を、NSVコラム工法独自の掘削攪拌装置に変更するだけであり、施工方法も一般的な柱状改良工法とあまり変わらない為、杭状地盤改良工法の中でも費用を抑えられる工法になります。

安定した品質と実績

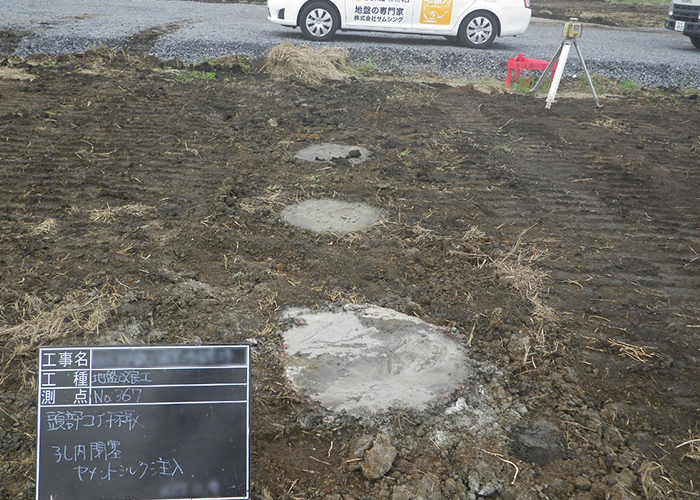

NSVコラム工法施工完了

サムシングが独自開発し、技術や品質、管理手法などにより、費用を抑えて信頼性の高い工法であることから、多くのお客様に選ばれています。

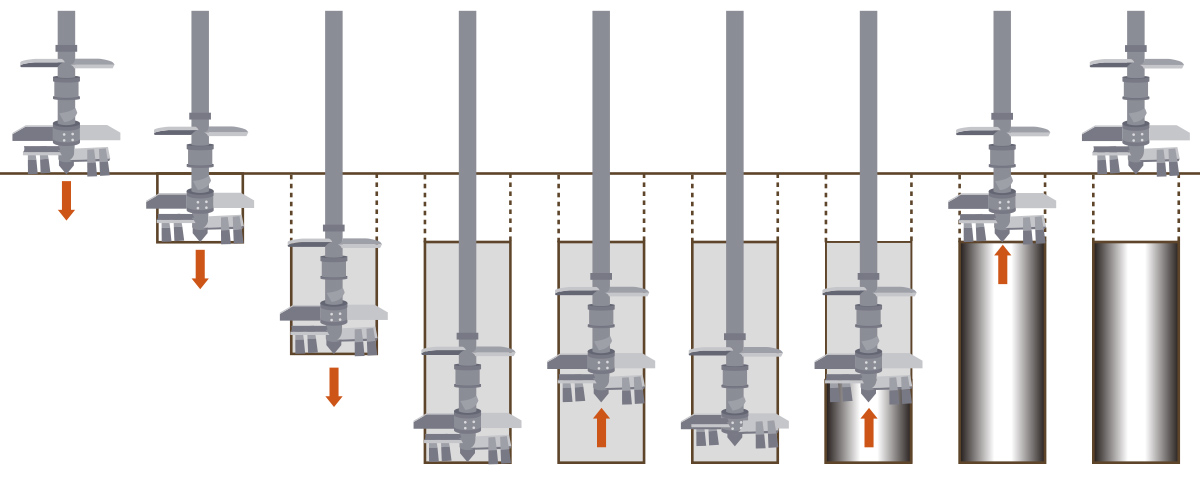

NSVコラム工法の施工手順

NSVコラム工法は、独自開発した掘削攪拌装置(攪拌翼)を回転させて掘削を開始します。掘削と同時に固化材スラリー吐出量を一定に保ちつつ攪拌注入していき、所定量の固化材スラリーを注入しながら掘削を進めます。所定深度に達したら先端処理を行い、攪拌混合しながら先端翼を引き抜きます。引き抜いた後、杭頭部を入念に行い、完了です。

NSVコラム工法施工手順
